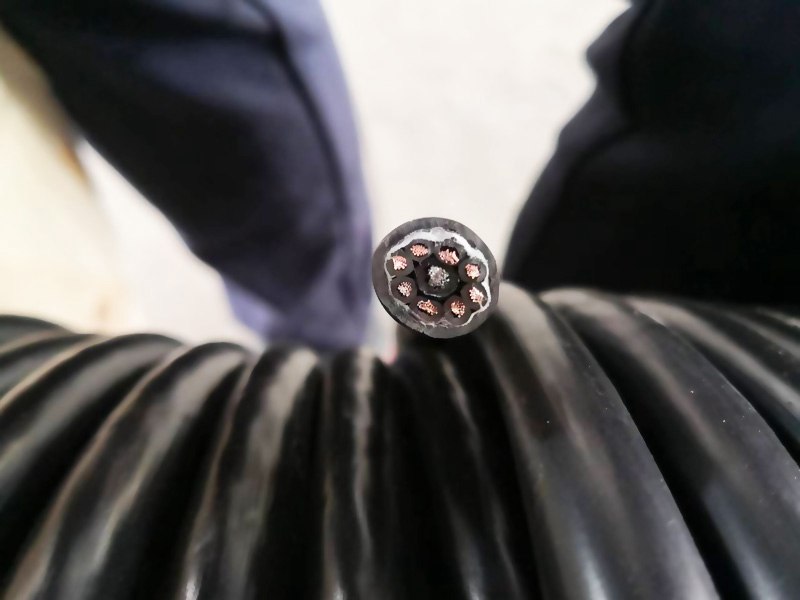

護套軟電纜金聯宇無鹵低煙阻燃聚烯烴絕緣WDZ-RYY



當火災發生時，延伸速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。焚燒氣體的腐蝕性小，也避免了對儀器設備的危害，低鹵、無鹵的特性，使得電纜資料在耐老化、耐紫外線及其它輻照的功能大大提高，然后延伸電纜的使用壽命。

焚燒時不會發生有毒黑煙(會發生少數白色煙霧)。



02 低煙無鹵阻燃電線的特色--抗張強度比一般PVC電線大：一般PVC電線抗張強度大于1.05kgf/mm2，而低煙無鹵電線抗張強度大于1.2kgf/mm2。



03 低煙無鹵電線的特色--具有杰出的耐候性(-30℃~105℃);具有杰出的柔軟度(硬度為80-90)。



04 低煙無鹵阻燃電線的特色--具有非移性(因?yàn)榇水a(chǎn)品配方中不必增加可塑劑，故不會有移形性)。



05 具有較高的體積電阻率：PVC電線一般為1012~1015Ω/cm3，低煙無鹵電線大于1016Ω/cm3; 具有杰出的耐高壓特性。



JB/T10491-2004額外電壓450/750V及以下交聯聚烯烴絕緣電線和電纜

Cross-linked Polyolefin Insulated wires and cables of up to and including 450/750V

GB/T19666-2005阻燃和耐火電線電纜公例

Flame retardant and fire resistant wires and cables

JB/T10707-2007熱塑性無鹵低煙阻燃電纜料

Low-smoke halogen-free thermoplastic compounds for flame retardant cables

產品類型及稱號ProductModeland Name



型　號

Model

名　稱

Name

WDZ(A、B、C、D)-RYY

無鹵低煙阻燃聚烯烴絕緣及護套軟電纜

Low-Smoke Halogen-Free and Flame Retardant

Polyolefin insulated and sheathed flexible cable

WDZ(A、B、C、D)-RYJY

無鹵低煙阻燃交聯聚烯烴絕緣聚烯烴護套軟電纜

Low-Smoke Halogen-Free and Flame Retardant

Cross-linked Polyolefin insulated Polyolefin sheathed flexible cable

WDZ(A、B、C、D)-RYJYJ-105http://www.anhdl.com

耐溫105℃無鹵低煙阻燃交聯聚烯烴絕緣及護套軟電纜

Heat resistant 105℃Low-Smoke Halogen-Free and Flame Retardant

Cross-linked Polyolefin insulated and sheathed flexible cable

WDZ(A、B、C、D)N-RYY

無鹵低煙阻燃聚烯烴絕緣及護套耐火軟電纜

Low-Smoke Halogen-Free and Flame Retardant

Polyolefin insulated and sheathed fire resistant flexible cable

WDZ(A、B、C、D)N-RYJY

無鹵低煙阻燃交聯聚烯烴絕緣聚烯烴護套耐火軟電纜

Low-Smoke Halogen-Free http://www.anhdl.comand Flame Retardant Cross-linked

Polyolefin insulated Polyolefin sheathed fire resistant flexible cable

WDZ(A、B、C、D)N-RYJYJ-105

耐溫105℃無鹵低煙阻燃交聯聚烯烴絕緣及護套耐火軟電纜

Heat resistant 105℃ Low-Smoke Halogen-Free and Flame Retardant Cross-linked Polyolefin insulated and sheathed fire resistant flexible cable





用處Application

適用于額外電壓300/500V及以下有耐熱要求的固定布線和電力、電子設備內部連接線。

It apply to the fixed wiring or electronic and electrical equipment connecting wire of heat resistant requirement which up to and including 300/500V.

運用要求Operating requirement

（1）額外電壓U0/U：300/500V

Rated voltage U0/U: 300/500V

（2）導體最高答應工作溫度：

Maximum admissible operating temperature of conductor：





類型

Modelhttp://www.anhdl.com

導體最高答應工作溫度

Maximum admissible operating temperature of conductor

WDZ(A、B、C、D)-RYY

70℃

WDZ(A、B、C、D)-RYJY

90℃

WDZ(A、B、C、D)-RYJYJ-105

105℃

WDZ(A、B、C、D)N-RYY

70℃

WDZ(A、B、C、D)N-RYJY

90℃

WDZ(A、B、C、D)N-RYJYJ-105

105℃

（3）敷設時環境溫度：≥0℃。

The ambient temperature of cable：≥0℃.

（4）電纜的答應曲折半徑：≮6D，mm

allowable bending radius of the cable：≮6D，mm

D——電纜外徑，mm

D——overall diameter of cable，mm

首要功能Main Characteristic

（1）20℃導體直流電阻契合GB/T3956-2008的要求

The 20℃ D.C resistance of conductor should accord with GB/T3956-2008.

（2）絕緣資料功能：

Insulation material characteristic:

絕緣資料

Insulation material

類型

Type

抗張強度N/mm2

tensile strength

開裂伸長率％

elongation at break

聚烯烴(PO)

Polyolefin

WDZ(A、B、C、D)-RYY

WDZ(A、B、C、D)N-RYY

≥9.0

≥150％

交聯聚烯烴(XLPO)

Cross-linked Polyolefin

WDZ(A、B、C、D)-RYJY

WDZ(A、B、C、D)N-RYJY

WDZ(A、B、C、D)-RYJYJ-105

WDZ(A、B、C、D)N-RYJYJ-105

≥9.0

≥120％

（3）制品電纜電壓實驗：A.C. 2000V電壓，繼續5分鐘不擊穿。

Completed cable voltage test: AC2000V, last 5 minute no breakdown.

（4）阻燃功能要求：

Bunched flame-retardant requirement:

阻燃功能契合GB/T18380.33~36(idt. IEC60332-3-22~25)，即成束阻燃A、B、C、D類。

flame-retardant comply with GB/T18380.33~36(idt. IEC60332-3-22~25)

（5）無鹵特性要求：

Halogen-Free requirement:

無鹵(低腐蝕性)

Halogen-Free(Low corrosive)

實驗辦法

Test method

放出氣體酸度(PH值)

Acidity of gases evolved (PH)

放出氣體電導率μs/mm

Conductivity of gases evolved

≥4.3

≤10

GB/T17650.2 idt. IEC60754-2

（6）低煙特性要求

Low-smoke requirement:

最小透光率%

Min. light transmittance

實驗辦法

Test method

≥60

GB/T17651.1~2 idt. IEC61034-1~2

一、產品闡明：

WDZ-KR-300/500V-105低煙無鹵電纜用處：

WDZ-KR-300/500V-105低煙無鹵電纜適用于固定敷設在溝通50Hz、電壓等級在1kV及以下的輸配電線路上作運送電能用；無鹵低煙阻燃電纜首要用于發電廠、石油化工、鋼鐵廠、地道、造紙、變電站及電子計算機中心等有阻燃要求高的場合。
 2：WDZN-RYJS-2*1.5低煙無鹵電纜特色：
 （1） 無鹵酸氣體釋出。
 （2） 發煙少。
 （3） 發生腐蝕氣體較少。
 （4） 阻燃功能好。

3、無鹵低煙阻燃電纜首要技能功能：
（1） 制品電纜的阻燃功能契合IEC60332-3規范規則。
（2） 無鹵低煙資料目標：
  a、鹵酸氣體逸出量（mg/g）為0。
  b、PH值≥4.3。
  c、電導率μs≤10。
  d、毒性指數≤5。
（3） 無鹵低煙阻燃資料氧指數不小于30。
（4） 制品電纜按IEC1034規范測定透光率不小于60%

二、電氣功能：

1、 溝通額外電壓：（U0/U）450/750V

2、 最低環境溫度：-50℃

3、 耐溫等級：90℃、105℃、125℃、。



類型稱號

類型	電纜稱號
WDZ-KR	銅芯低煙無鹵聚烯烴絕緣及護套阻燃操控軟電纜
WDZ-KRP	銅芯低煙無鹵聚烯烴絕緣及護套屏蔽阻燃操控軟電纜
WDZ-KRP22	銅芯低煙無鹵聚烯烴絕緣及護套紡織屏蔽鋼帶鎧裝阻燃操控軟電纜
WDZ-KRP2-22	銅芯低煙無鹵聚烯烴絕緣及護套銅帶屏蔽鋼帶鎧裝阻燃操控軟電纜



  “WDZ:表明低煙無鹵阻燃
六、電纜標準

類型	導體標稱截面（mm2）
0.5	0.75	1.0	1.5	2.5	4	6	10
芯數
DWZ-KVV DWZ-KVVP	-	2～61	2～14	2～10
DWZ-KVV2	-	4～61	4～14	4～10
DWZ-KVV22 DWZ-KVVP2-22	-	7～61	4～61	4～14	4～10
DWZ-KVVR	-	4～61	-	-
DWZ-KVVRP	-	4～61	4～48	-	-



 注：引薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、44、48、52和61芯
