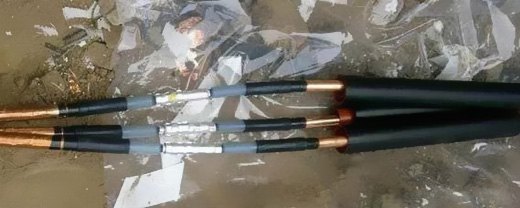

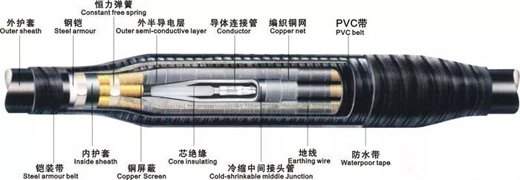

它用于銜接兩根相鄰電力電纜。

在高壓電力電纜線路中，直通接頭除銜接纜芯導體保證電氣連通外，對自容式充油電力電纜的銜接頭有必要堅持線芯中油流疏通。但因銜接頭是在現場手工操作，其工藝條件差。因此在線芯銜接選用壓接條件下，對線芯銜接處電場會集問題的處理，通過添加絕緣厚度，以此下降接頭作業場強來保證銜接頭的安全運轉。通常是在電力電纜絕緣上面繞包增繞絕緣，增繞絕緣的兩頭構成錐形面應力錐。在增繞絕緣外面繞包絕緣屏蔽，將兩頭電力電纜絕緣屏蔽相連，而其外面有一外亮鋼管把絕緣與大氣阻隔，這樣即可接受充油電力電纜的油壓。

絕緣接頭

絕緣接頭內絕緣結構和尺度與一般接頭相同。110 ~ 220kV充油電力電纜絕緣接頭，首要用于大長度電力電纜線路中，使接頭兩頭電力電纜的金屬護套或金屬屏蔽層及半導電層在電氣上斷開，以便穿插互連，削減護層(或屏蔽層〉損耗。

塞止式接頭

塞止式接頭是充油電力電纜附件電功能最單薄的環節，也是結構最雜亂的接頭。它首要用于落差大于規定值的黠性浸漬紙絕緣電力電纜線路中，切斷油路，防止高端電力電纜絕緣干燥、低端電力電纜絕緣油壓超越規定值。

110kV單室式塞止中心接頭，通常用一個環氧樹脂套管將兩根電力電纜的油流分隔。

220kV雙室式塞止中心接頭，用兩個環氧樹脂套管將兩根電力電纜的油流分隔，在兩段電力電纜的塞止管上面有一外腔，兩個含有電力電纜的內腔及一個外腔油流相通，呈兩道密封結構。

?

鋼管充油電力電纜接頭

銅管充油電力電纜接頭有一般銜接接頭和半塞止接頭兩種。

一般銜接接頭，用于電力電纜制作長度銜接，它的內絕緣結構一般與自容式充油電力電纜接頭相間，其外殼是一個直徑稍大于電力電纜管道的銅管。半塞止接頭，用于較長的鋼管充油電力電纜線路。它是為防止一旦發作漏油事端形成很多電力電纜袖的丟失而規劃的接頭，用來分隔供油區段，使兩區段的油通過電力電纜絕緣層或旁路管流轉。在接頭的鋼管與電力電纜鋼管銜接處，選用密封結構把電力電纜油路分隔。
